旋風快沖TND-QL60
10~35 bar(145-507PS1)
工作氣壓后接頭公螺紋:3 1/2APIREG
產品亮點：
1、前接頭連接螺紋分三頭(標配)、二頭/單頭(定制)。
2、三頭連接螺紋適用均質巖石鉆鑿，拆裝輕松，人工或機拆。
3、二頭連接螺紋適用裂縫、孔洞易卡鉆復雜巖石鉆鑿，自鎖性好于三頭，拆裝較緊，人工或機拆。
4、單頭連接螺紋適用深孔基礎，水井等復雜巖層，自鎖性好，不易脫落，人工或機拆。
2、三頭連接螺紋適用均質巖石鉆鑿，拆裝輕松，人工或機拆。
3、二頭連接螺紋適用裂縫、孔洞易卡鉆復雜巖石鉆鑿，自鎖性好于三頭，拆裝較緊，人工或機拆。
4、單頭連接螺紋適用深孔基礎，水井等復雜巖層，自鎖性好，不易脫落，人工或機拆。
產品介紹
選型指南
規格型號
說明:
1、前接頭連接螺紋分三頭(標配)、二頭/單頭(定制)。
2、三頭連接螺紋適用均質巖石鉆鑿，拆裝輕松，人工或機拆。
3、二頭連接螺紋適用裂縫、孔洞易卡鉆復雜巖石鉆鑿，自鎖性好于三頭，拆裝較緊，人工或機拆。
4、單頭連接螺紋適用深孔基礎，水井等復雜巖層，自鎖性好，不易脫落，人工或機拆。

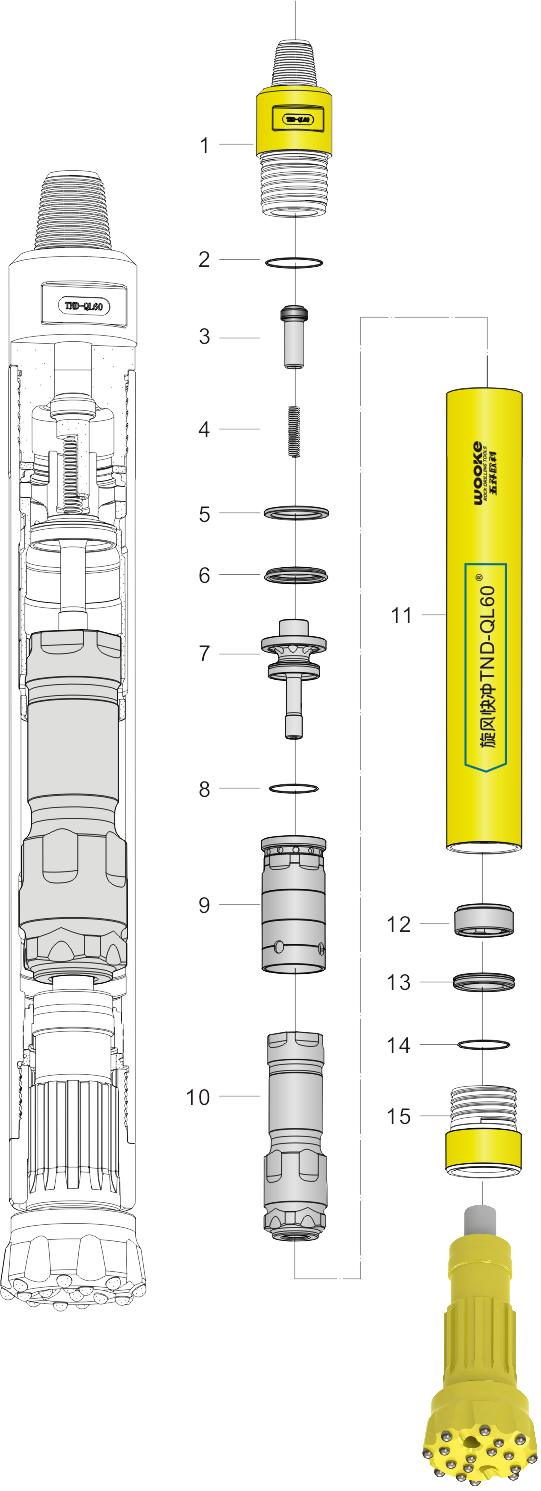

 | 序號 | 零件名稱 | 重量 | 件號 |
|---|---|---|---|---|
| 01 | 后接頭(公螺紋) 3 1/2"APIREG | 22.14 | TND-HJT-6 | |
| 02 | O形圈 | 0.01 | O-HJT-6 | |
| 03 | 逆止閥 | 0.85 | TND-NZF-8/6 | |
| 04 | 彈簧 | 0.05 | TH-8/6 | |
| 05 | 鋼墊圈 | 0.3 | TND-KZD-6 | |
| 06 | 碟簧 | 0.35 | TND-DH-6 | |
| 07 | 配氣桿 | 3.52 | TND-PQG-6 | |
| 08 | O形圈 | 0.01 | O-PQG-6 | |
| 09 | 內缸 | 4.45 | TND-NG-6 | |
| 10 | 活塞 | 23.58 | TND-HS-QL60 | |
| 11 | 外套管 三頭螺紋(標配) |
30.52 |
TND-WTG-QL60 | |
| 12 | 保持套 | 1.2 | TND-BCT-QL60 | |
| 13 | 卡環 | 0.58 | TND-KH-QL60 | |
| 14 | O形圈 | 0.01 | O-KH-QL60 | |
15 | 前接頭 三頭螺紋(標配) |
6.72 |
TND-QJT-6 | |
密封件 02×1 | 0.03 | SK-QL60 | ||
易耗件 01×1 | 59.41 | CSB-QL60 | ||
| 類別 | 型號 | 通用尾柄 | 尾管 | 沖擊器外徑 | 沖擊器有效長度 | 鉆頭直徑 | 沖擊器重量 | 后接頭公螺紋 | 工作氣壓 | |
| 最小 | 最大 | |||||||||
| 高風壓 | WOOKE66 | WOOKE66 | 無 | 148 | 946 | 159 | 178 | 93 | 31/2" API REG | 10~35bar |
| TND-360N | DHD360N | 無 | 144 | 1187 | 152 | 203(254) | 107 | |||
| TND-QL60N | QL60N | 1131 | 101.5 | |||||||
| GS-M60 | Mission60 | 1038 | 100.5 | |||||||
| TND-IR360 | DHD360 | 有 | 144 | 1135 | 152 | 203(254) | 100.5 | |||
| TND-SD6 | SD6 | 1150 | 100.5 | |||||||
| TND-QL60 | QL60 | 1080 | 94.5 | |||||||
