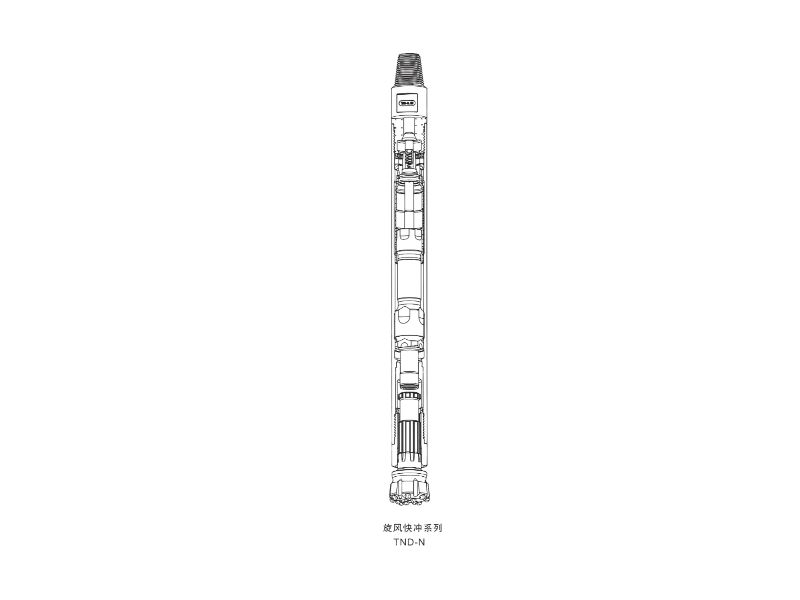

旋風快沖TND-3.5N
10~20 bar(145-285PS1) 工作氣壓后接頭公螺紋:2 3/8"APIREG
產品亮點：
1、前接頭連接螺紋分三頭(標配)、二頭/單頭(定制)。
2、三頭連接螺紋適用均質巖石鉆鑿，拆裝輕松，人工或機拆。
3、二頭連接螺紋適用裂縫、孔洞易卡鉆復雜巖石鉆鑿，自鎖性好于三頭，拆裝較緊，人工或機拆。
4、單頭連接螺紋適用深孔基礎，水井等復雜巖層，自鎖性好，不易脫落，人工或機拆。
2、三頭連接螺紋適用均質巖石鉆鑿，拆裝輕松，人工或機拆。
3、二頭連接螺紋適用裂縫、孔洞易卡鉆復雜巖石鉆鑿，自鎖性好于三頭，拆裝較緊，人工或機拆。
4、單頭連接螺紋適用深孔基礎，水井等復雜巖層，自鎖性好，不易脫落，人工或機拆。
產品介紹
選型指南
規格型號
說明:
1、前接頭連接螺紋分三頭(標配)、二頭/單頭(定制)。
2、三頭連接螺紋適用均質巖石鉆鑿，拆裝輕松，人工或機拆。
3、二頭連接螺紋適用裂縫、孔洞易卡鉆復雜巖石鉆鑿，自鎖性好于三頭，拆裝較緊，人工或機拆。
4、單頭連接螺紋適用深孔基礎，水井等復雜巖層，自鎖性好，不易脫落，人工或機拆。

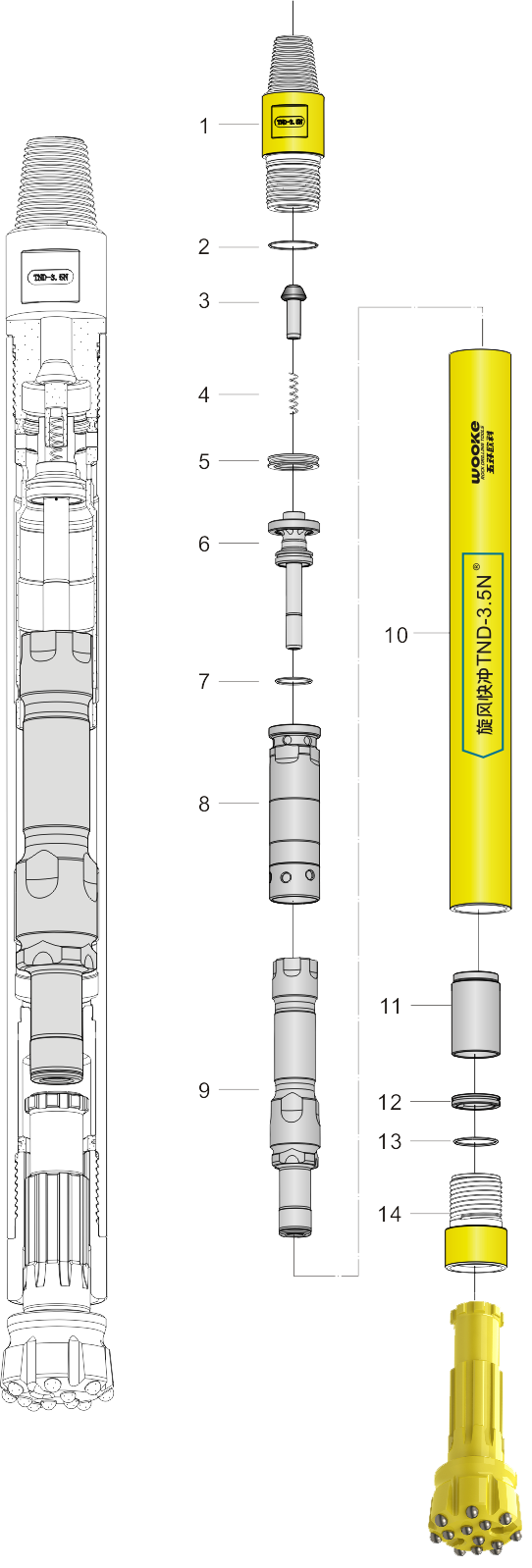

 | 序號 | 零件名稱 | 重量 | 件號 |
|---|---|---|---|---|
| 01 | 后接頭(公螺紋) 2 3/8"APIREG | 5.1 | TND-HJT-3.5 | |
| 02 | O形圈 | 0.01 | O-HJT-3.5 | |
| 03 | 逆止閥 | 0.15 | TND-NZF-3.5 | |
| 04 | 彈簧 | 0.05 | TH-3.5 | |
| 05 | 抗振墊 | 0.1 | TND-KZD-3.5 | |
| 06 | 配氣桿 | 0.82 | TND-PQG-3.5 | |
| 07 | O形圈 | 0.01 | O-PQG-3.5 | |
| 08 | 內缸 | 1.2 | TND-NG-3.5 | |
| 09 | 活塞 | 5.27 | TND-HS-3.5N | |
| 10 | 外套管 三頭螺紋(標配) 兩頭螺紋(選配) 單頭螺紋(選配) |
9.12 9.12 9.12 | TND-WTG-3.5N TND-WTG-3.5N-2 TND-WTG-3.5N-1 | |
| 11 | 導向套 | 0.8 | TND-KH-3.5N | |
| 12 | 卡環 | 0.1 | TND-KH-3.5 | |
| 13 | O形圈 | 0.01 | O-KH-3.5 | |
| 14 | 前接頭 三頭螺紋(標配) 兩頭螺紋(選配) 單頭螺紋(選配) |
1.78 1.78 1.78 | TND-QJT-3.5 TND-QJT-3.5-2 TND-QJT-3.5-1 | |
| 密封件 02×1 07×1 13×1 | 0.03 | SK-3.5N | ||
| 易耗件 01×1 10×1 14×1 密封件 | 16 | CSB-3.5N | ||
| 類別 | 型號 | 通用尾柄 | 尾管 | 沖擊器外徑 | 沖擊器有效長度 | 鉆頭直徑 | 沖擊器重量 | 后接頭公螺紋 | 工作氣壓 | |
| 最小 | 最大 | |||||||||
| 高風壓 | WOOKE30 | WOOKE30 | 無 | 80 | 738 | 90 | 105 | 21.5 | 23/8" API REG | 10~20bar |
| TND-3.5N | DHD3.5N | 862 | 24.5 | |||||||
| TND-M30 | Mission30 | 907 | 24 | |||||||
| TND-IR3.5 | DHD3.5 | 有 | 80 | 807 | 90 | 105 | 23 | |||
