旋風快沖TND-IR340
10~25 bar(145-362PS1)工作氣后接頭公螺紋:2 3/8 "APIREG
產品亮點：
1、前接頭連接螺紋分三頭(標配)、二頭/單頭(定制)。
2、三頭連接螺紋適用均質巖石鉆鑿，拆裝輕松，人工或機拆。
3、二頭連接螺紋適用裂縫、孔洞易卡鉆復雜巖石鉆鑿，自鎖性好于三頭，拆裝較緊，人工或機拆。
4、單頭連接螺紋適用深孔基礎，水井等復雜巖層，自鎖性好，不易脫落，人工或機拆。
2、三頭連接螺紋適用均質巖石鉆鑿，拆裝輕松，人工或機拆。
3、二頭連接螺紋適用裂縫、孔洞易卡鉆復雜巖石鉆鑿，自鎖性好于三頭，拆裝較緊，人工或機拆。
4、單頭連接螺紋適用深孔基礎，水井等復雜巖層，自鎖性好，不易脫落，人工或機拆。
產品介紹
選型指南
規格型號
說明:
1、前接頭連接螺紋分三頭(標配)、二頭/單頭(定制)。
2、三頭連接螺紋適用均質巖石鉆鑿，拆裝輕松，人工或機拆。
3、二頭連接螺紋適用裂縫、孔洞易卡鉆復雜巖石鉆鑿，自鎖性好于三頭，拆裝較緊，人工或機拆。
4、單頭連接螺紋適用深孔基礎，水井等復雜巖層，自鎖性好，不易脫落，人工或機拆。

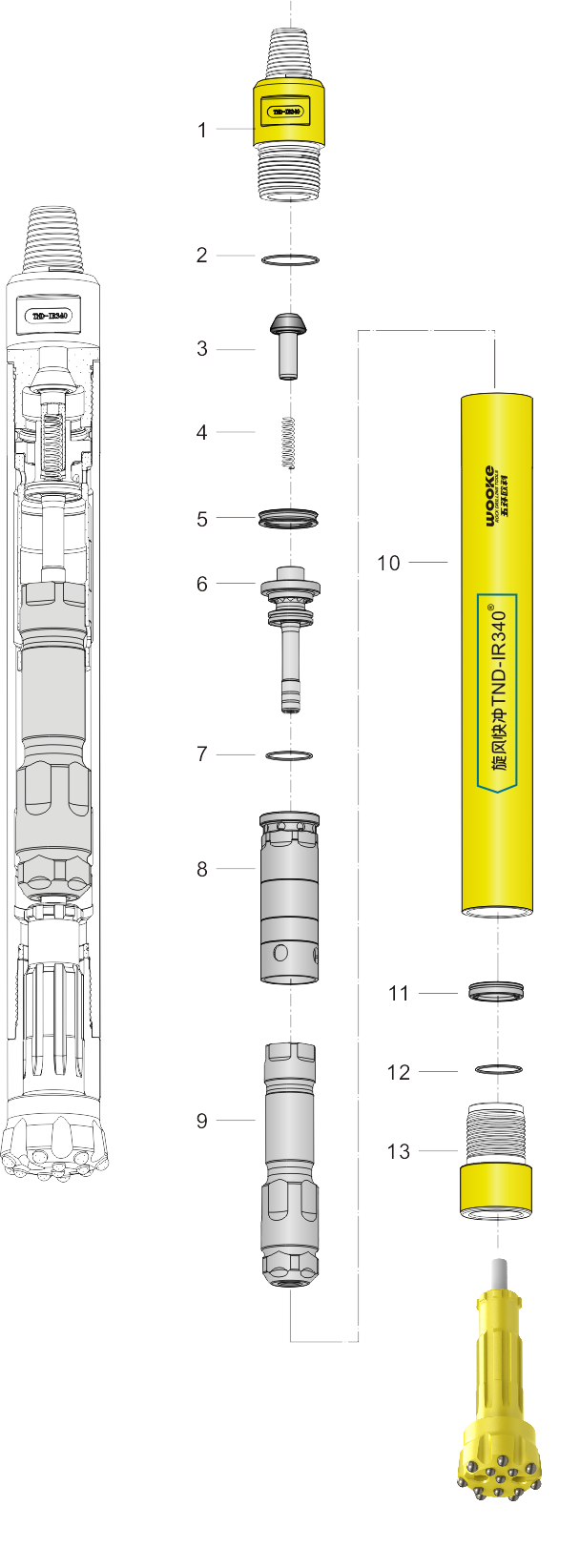

 | 序號 | 零件名稱 | 重量 | 件號 |
|---|---|---|---|---|
| 01 | 后接頭(公螺紋) 2 3/8"APIREG | 7.14 | TND-HJT-4 | |
| 02 | O形圈 | 0.01 | O-HJT-4 | |
| 03 | 逆止閥 | 0.4 | TND-NZF-4/5 | |
| 04 | 彈簧 | 0.05 | TH-4/5 | |
| 05 | 抗振墊 | 0.15 | TND-KZD-4 | |
| 06 | 配氣桿 | 1.38 | TND-PQG-4 | |
| 07 | O形圈 | 0.01 | O-PQG-4 | |
| 08 | 內缸 | 1.9 | TND-NG-4 | |
| 09 | 活塞 | 8.7 | TND-HS-IR340 | |
| 10 | 外套管 三頭螺紋(標配) |
14.14 |
TND-WTG-IR340 | |
| 11 | 卡環 | 0.21 | TND-KH-340 | |
| 12 | O形圈 | 0.01 | O-KH-340 | |
| 13 | 前接頭 三頭螺紋(標配) 兩頭螺紋(選配) 單頭螺紋(選配) | 3.57 3.57 3.57 | TND-QJT-340 TND-QJT-340-2 TND-QJT-340-1 | |
密封件 02×1 | 0.03 | SK-IR340 | ||
易耗件 01×1 | 24.85 | CSB-IR340 | ||
| 類別 | 型號 | 通用尾柄 | 尾管 | 沖擊器外徑 | 沖擊器有效長度 | 鉆頭直徑 | 沖擊器重量 | 活塞重量 | 后接頭公螺紋 | 工作氣壓 | |
| 最小 | 最大 | ||||||||||
| 高風壓 | WOOKE46 | 標準：10花鍵 | 無 | 101 | 789 | 110 | 130 | 36 | —— | 23/8"APIREG | 10~25bar |
| WOOKE46Q | 輕型 | ||||||||||
| TND-340N | 340N | 無 | 99 | 936 | 110 | 130 | 40 | —— | |||
| TND-TD40N | TD40N | ||||||||||
| TND-M40 | Mission40 | 955 | 41 | ||||||||
| TND-IR340 | DHD340A | 有 | 99 | 881 | 110 | 130 | 38 | —— | |||
| TND-TD40 | TD40 | 38.5 | |||||||||
| TND-QL40 | QL40 | 952 | 40 | ||||||||
| TND-SD4 | SD4 | 932 | 39 | ||||||||
